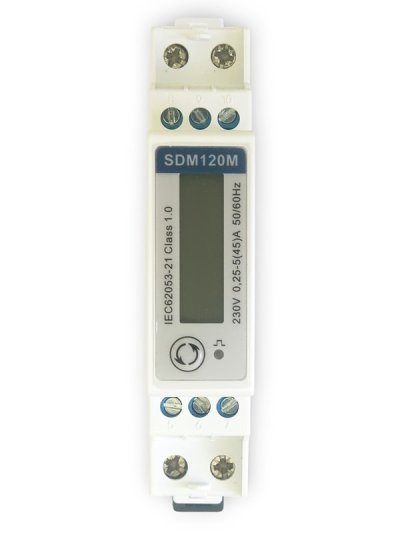

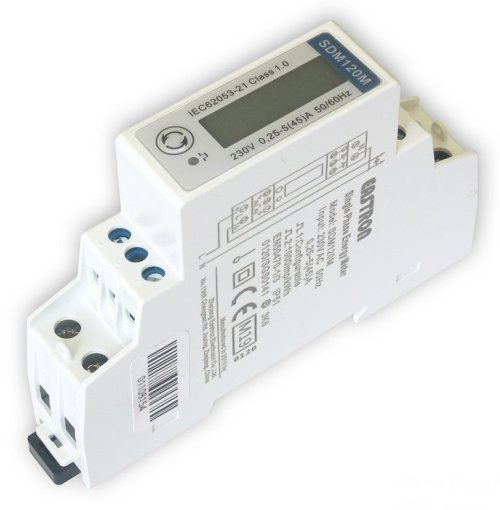

Eastron SDM120 Modbus

Jednofázový elektroměr SDM120 Modbus s RS-485 rozhraním a podsvíceným LCD displejem, který zobrazuje důležité informace.

• nově podporován přímo na sériovém rozhraní (UART) LAN ovladače od firmwaru 1.51
• měří 14 parametrů a umožňuje měření ve zpětném směru, což je vhodné pro GridFree a jiné fotovoltaické systémy.
• komunikace přes UART-RS485 převodník (viz. schéma zapojení)
• piny RE a DE spojte dohromady s PIN8 na konektoru IDC1
• piny 6 (A) a 7 (B) slouží pro připojení k elektroměru SDM120M na svorky 9 (B) a 10 (A)

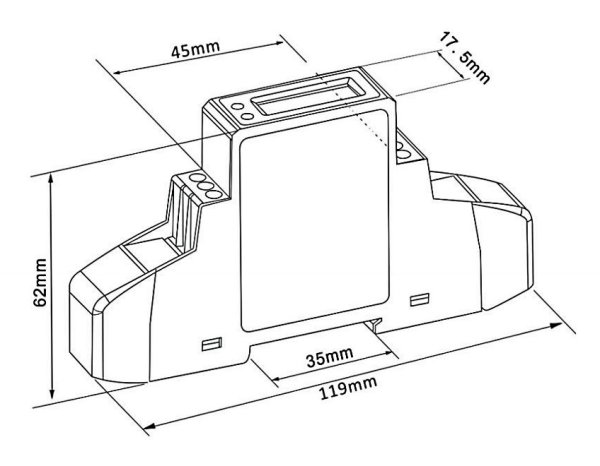

• montáž na DIN lištu

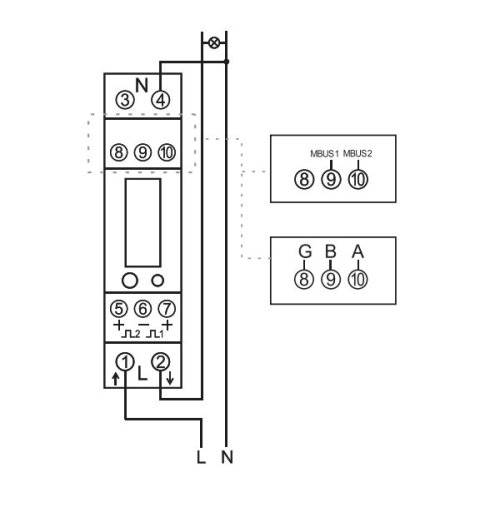

Schéma zapojení:

ZÁKLADNÍ SPECIFIKACE

Jmenovité napětí: AC 230 V
Pracovní rozsah napětí: AC 176-276 V
Frekvence: 50/60 Hz
Proud (I_b): 5 A
Max. proud (I_max): 45 A
Min. proud (I_min): 0,25 A

Příklad zapojení:

Data z elektroměru:
