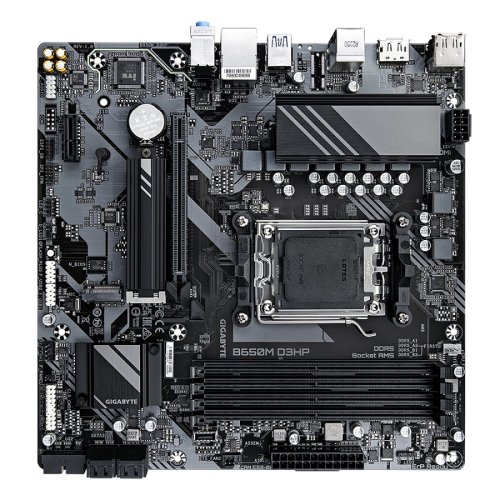

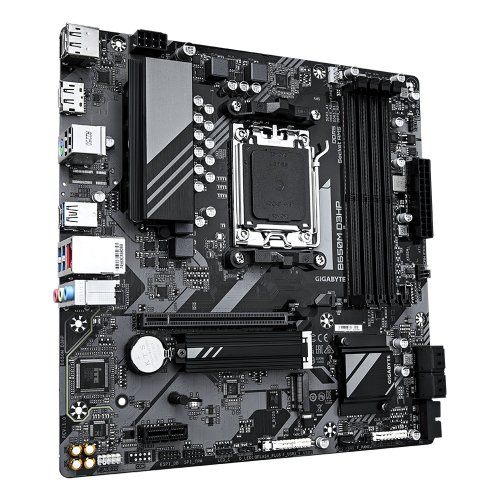

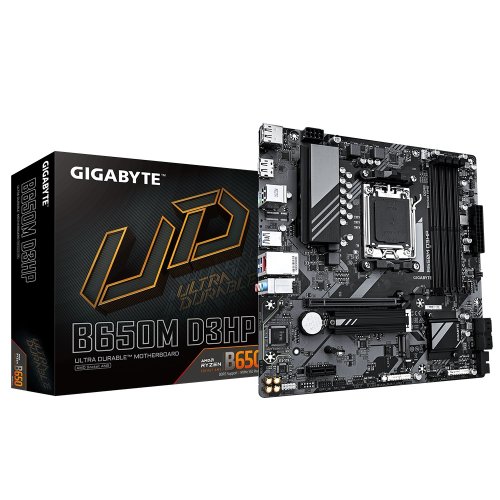

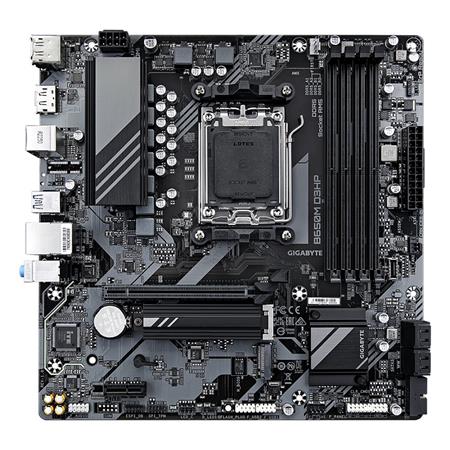

GIGABYTE BB650M D3HP (rev. 1.0)
<B>Chipset: </B> AMD B650
<B>Rozměrový formát: </B> microATX (244x244mm)
<B>Podpora pro procesory: </B> AMD Ryzen™ řady 7000
<B>Patice procesoru: </B> AM5
<B>Paměť: </B>
- 4x DIMM patice podporující až 192GB (kapacita 48GB single DIMM), DDR5 7600(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800MT/s paměťové moduly
- dvoukanálová architektura paměti
- podpora pro AMD EXtended Profiles for Overclocking (AMD EXPO™) a podpora paměťových modulů Extreme Memory Profile (XMP)
<B>Grafické výstupy: </B>
- 2x DisplayPort 1.4
- 1x HDMI® 2.1
<B>Zvuková karta: </B> kodek Realtek 7.1 Surround Sound High Definition Audio CODEC
<B>Ethernet:</B> Realtek® 2,5GbE LAN
<B>WLAN + Bluetooth: </B> ne
<B>Rozšiřující sloty: </B>
- 1x PCI Express x16 (podporuje PCIe 4.0 x16)
- 1x PCI Express x1 (podporuje PCIe 3.0 x1)
<B>RAID řadič:</B> podpora pro RAID 0/1/10 pro úložná zařízení NVMe SSD a SATA
<B>Úložný prostor:</B>
celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s
- 1x M.2, M key, typ 2580 PCIe 4.0 x4/x2
- 1x M.2, M key, typ 25110/2280 PCIe 4.0 x4/x2
- 4x port SATA 6Gb/s
<B>USB:</B>
Zadní USB (celkem 6 portů)
- 1x USB typ-C®, s podporou USB 3.2 Gen 1
- 3x USB 3.2 Gen 1
- 2x USB 2.0/1.1
Přední USB (celkem 7 portů)
- 1x USB typ-C® konektor - podpora USB 3.2 Gen 1
- 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
- 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

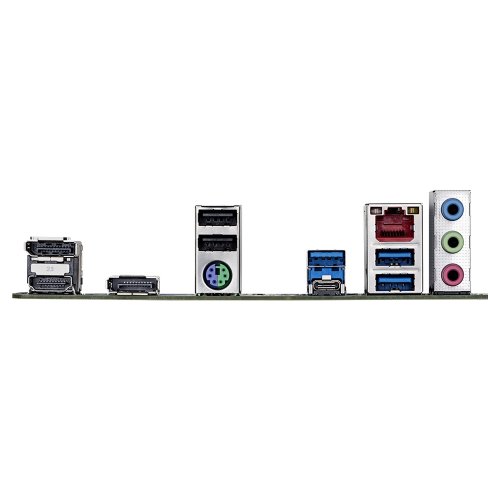

<B>Porty na zadním panelu:</B>
- 1x PS/2 pro klávesnici/myš
- 1x USB typ-C®, s podporou USB 3.2 Gen 1
- 3x USB 3.2 Gen 1
- 2x USB 2.0/1.1
- 1x HDMI
- 2x DisplayPort
- 1x RJ-45
- 3x audio jack
<B>Interní porty: </B>
Napájení
- 1x 24-pin ATX hlavní napájecí konektor
- 1x 8-pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
- 1x CPU fan header
- 2x system fan header
Související s úložištěm
- 2x M.2 slot (Key M)
- 4x SATA 6Gb/s port
USB
- 1x konektor USB typ-C® s podporou USB 3.2 Gen 1
- 1x USB 3.2 Gen 1 header
- 2x USB 2.0/1.1 header
Ostatní
- 1x adresovatelný LED strip header
- 1x RGB LED strip header
- 1x front panel header
- 1x front panel audio header
- 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
- 1x Q-Flash Plus button
- 1x reset jumper
- 1x Clear CMOS jumper
<B>BIOS: </B> 1x 256Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Výrobce/dovozce podle nařízení (EU) 2023/988
GIGA-BYTE Technology Co., Ltd.
NL Kingsfordweg 151, 1043 GR Amsterdam, NL
Email: support@gigabyte.com Telefon: +886-2-8912-4000 URL: https://www.gigabyte.com/
Bezpečnostní informace
Seznam varování o bezpečnosti základních desek vychází z požadavků nařízení (EU) 2023/988 o obecné bezpečnosti výrobků (GPSR):
* Riziko úrazu elektrickým proudem: Před instalací nebo demontáží jakýchkoli komponent se ujistěte, že je napájení odpojeno. Nedotýkejte se kolíků, konektorů nebo cest na desce mokrýma rukama nebo ve vlhkém prostředí. * Riziko zkratu: Dávejte pozor, aby se žádné kovové předměty nedostaly do kontaktu s deskou během instalace nebo používání. * Riziko elektrostatického poškození (ESD): Při práci s základní deskou používejte antistatický pásek, abyste zabránili poškození citlivých součástí. * Riziko poranění: Ostré hrany a malé prvky na desce mohou představovat riziko poranění. Při manipulaci buďte opatrní. * Riziko požáru: Nesprávné připojení napájení nebo přehřátí komponent může vést k požáru. Ujistěte se, že všechna připojení jsou správná a chlazení je přiměřené. * Riziko poškození komponent: Nepoužívejte při instalaci komponent nadměrnou sílu, abyste zabránili poškození desky nebo samotného komponentu. * Kompatibilita: Ujistěte se, že všechny komponenty (procesor, paměť RAM, grafická karta) jsou kompatibilní s danou základní deskou. * Stabilita: Umístěte základní desku na stabilní, rovný povrch, abyste zabránili mechanickému poškození. * Přehřívání: Zajistěte dostatečné chlazení, abyste zabránili přehřívání základní desky a jejích součástí. Pravidelně čistěte chladiče a ventilátory. * Děti: Základní desku a malé prvky uchovávejte mimo dosah dětí, abyste předešli riziku spolknutí nebo jiných nehod. * Instalace: Před jakýmkoliv zásahem odpojte základní desku od napájení.
