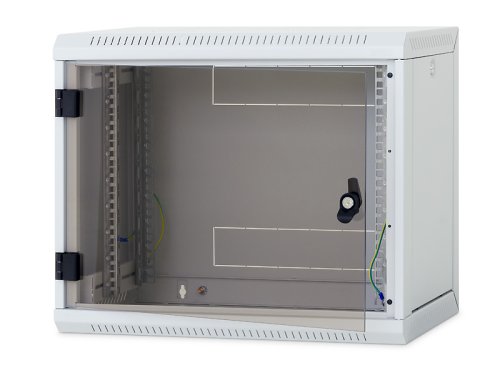

Nástěnný rozvaděč TRITON RUA-15-AS6-CAX-A1 Jednodílný svařovaný rozvaděč s odnímatelnými bočnicemi. IP30, nosnost 30 kg.

UPOZORNĚNÍ: Obrázky jsou pouze ilustrační!

Vysoká pevnost konstrukce Rozvaděč má robustní svařovanou konstrukci. Vysoká kvalita zpracování a nejnovější technologie zajišťují skvělý vzhled rozvaděče a nosnost 30 kg.

Flexibilní otevírání dveří Vlastní systém pantů umožňuje otvírání dveří pod úhlem téměř 180°. Dveře lze snadno demontovat.

Zámek na dveřích Umožňuje snadný a rychlý přístup do rozvaděče.

Nastavitelné vertikální lišty Dva páry 19“ vertikálních lišt jsou plynule nastavitelné v libovolné hloubce rozvaděče. To usnadňuje montáž zařízení i organizaci propojovacích kabelů.

Vylamovací záslepky V horní, spodní a zadní části rozvaděče jsou připraveny kabelové vstupy kryté vylamovacími záslepkami. Součástí příbalu je plastový rámeček a záslepka s kartáčovým těsněním pro utěsnění vstupu proti prachu.

Dveře Dveře rozvaděče jsou standardně celoskleněné, ale na požádání mohou být i celoplechové nebo s perforací.

Odnímatelné bočnice Odnímatelné bočnice umožňují snadný přístup k nainstalovaným zařízením z boční strany. Ke skeletu jsou uchyceny zámky, ve standardní verzi se stejným klíčem jako má zámek předních dveří.

Ventilace RUA má šest vylamovacích záslepek pro montáž chladících jednotek RAx-CH-X2x-X1, nebo ventilátorů RAX-CH-X07-X9 (až tři v horní a tři ve spodní části rozvaděče). Rozvaděč RUA nyní umožňuje instalaci zařízení, kterou dříve v nástěnných rozvaděčích nebylo možné uchladit a bylo nutné je instalovat do stojanových rozvaděčů.

Příbaly: Klíč *přední dveře 2x Vrut 6x50 *4x Podložka 6,6 *4x Hmoždinka 10 *4x Plovoucí matice M6 *8x Protiprachová záslepka *1x Šroub M6x10 *8x Plastová podložka *8x Rámeček plastový 300x70mm *1ks

Materiál: *Bezpečnostní kalené sklo tl. 4 mm *Ocelový plech

• 19“ jednodílný nástěnný rozvaděč s krytím IP 30
• Odnímatelné bočnice uzamčené zámky
• Rozvaděč se věší přímo na zeď.
• Součástí rozvaděče jsou čtyři posuvné vertikální lišty. Konstrukce rozvaděče:
• Svařovaný skelet s odnímatelnými bočnicemi zajištěnými zámky
• Dveře celoskleněné s bezpečnostním tvrzeným sklem 4 mm. Na vyžádání celoplechové nebo perforované.
• Dovolené zatížení jednotlivých dveří je max. 10 kg.
• Minimální tloušťka povrchové úpravy je 65 µm.
• Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů.
• Rám rozvaděče a všechny oddělitelné části jsou propojeny pomocí zemnících kabelů, které musí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče.
• Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod.
• Kabelové vstupy kryté vylamovacími záslepkami jsou umístěny v horní a ve spodní části zadní stěny rozvaděče, další jsou na horní a spodní stěně rozvaděče.
• Ve spodní a horní stěně rozvaděče jsou otvory pro montáž ventilátorů kryté vylamovacími záslepkami.

Podmínky provozu Provozní prostředí:

• Kancelářské
• Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) Nutné chránit před:
• mechanickým poškozením
• nesprávnou manipulací
• jiným použitím, než ke kterému je rozvaděč určen Nesprávná manipulace je zejména:
• přetěžování (překročení maximální doporučené nosnosti)
• instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení
• zasahování do konstrukce a designu rozvaděče

Montáž rozvaděče

• Tento typ rozvaděče se na stěnu věší přímo pomocí šroubů, hmoždinek a podložek (jsou v příbalu). Rozteč děr pro zavěšení je na schématu rozvaděče označena kótami „R“.
• Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo.
• V případě, že kabely vedou skrz některý z kabelových vstupů, je možné ho utěsnit proti pronikání prachu pomocí záslepky s kartáčem a vybavit plastovým ochranným rámečkem (obojí je součástí příbalu rozvaděče).

Ochrana prostředí

• Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů.

Osvědčení a Shoda

• Tento výrobek je certifikován ITI TÜV, certifikát číslo 01.446.747/10/07/02/0 ze dne 25. 3. 2010 a plně odpovídá ČSN EN 62208, ČSN EN 731401+Z1 a Z2, ČSN EN 730035.
