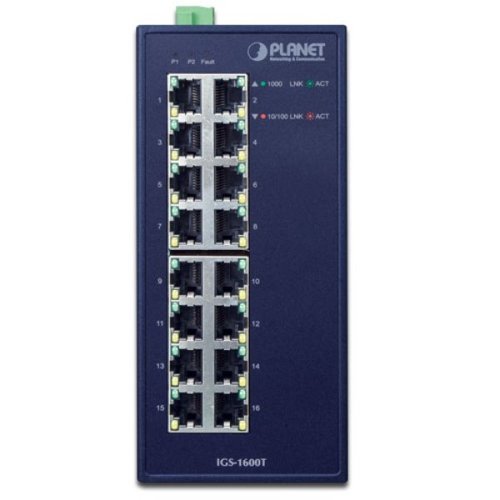

PLANET IGS-1600T

Průmyslový přepínač 16x RJ-45 10/100/1000Base-T, energeticky efektivní dle 802.3az.
Duální napájení v rozsahu DC 12-48 V / AC 24 V, krytí IP30, hliníková skříň, pracovní teplota -40 až +75 °C, přepěťová ochrana ESD do 6 kV. Montáž na DIN lištu nebo přímo na zeď.

Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy.
Přepínače řady IGS se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

http://download.asm.cz/inshop/prod/Planet/IGS-1600T_2.jpg>

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 16 x RJ-45 10/100/1000BASE-T
Paměť: 8k MAC adres
Propustnost: sběrnice 32 Gbps, provozně 23,81 Mpps (64B)
Podpora přenosu: JumboFrame 10KB
Provedení: DIN lišta, na zeď

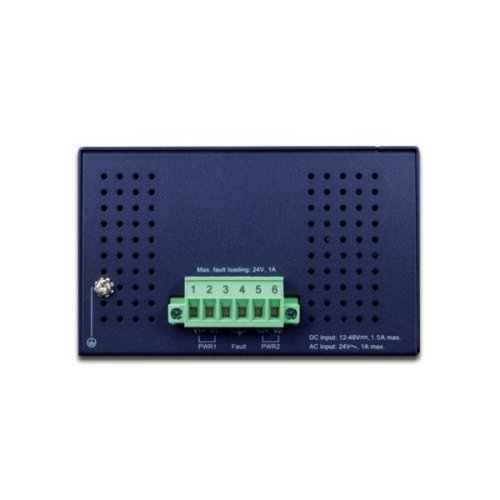

Napájení: 12-48 V DC duálně s 24 V AC, celkový příkon do max. 13,99 W (zdroj není součástí balení)
Ochrana: ESD do 6KV DC
Provozní teplota: -40 až +75 °C
Rozměry: 152 x 107 x 66 mm
Hmotnost: 743 g

Průmyslové vlastnosti:
zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
zařízení je odolné proti vibracím (IEC-60068-2-6)
zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnost dle CE EN-60950

EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC požadavky na odolnost (EMS) :
ČSN EN 55024 A1:2015 - Zařízení informační techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí

http://download.asm.cz/inshop/prod/Planet/IGS-1600T_1.png>

http://download.asm.cz/inshop/prod/Planet/IGS-1600T_3.png>

http://download.asm.cz/inshop/prod/Planet/IGS-1600T_4.png>

http://download.asm.cz/inshop/prod/Planet/IGS-1600T_5.png>

Montáž na DIN lištu:

http://download.asm.cz/inshop/prod/Planet/ISW-DINrail_small.jpg>

Montáž na zeď pomocí dodaného rámu:

http://download.asm.cz/inshop/prod/Planet/ISW-wallmount_small.jpg>
