PLANET IGT-815AT

Průmyslový konvertor pro snadný přechod mezi metalickým a optickým vedením (100/1000Base-X na 10/100/1000Base-T). Konvertor je určený pro průmyslové a FTTH/FTTC/FTTB aplikace.
Napájení v rozsahu 9-48 V DC, krytí IP30, kovová skříň, rozšířená pracovní teplota -40 až +75 °C.
Přepěťová ESD ochrana do ±6 kV (±8 kV vzduchem). Montáž na DIN lištu nebo přímo na zeď.

Zařízení pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot a častými otřesy. Konvertor se snadno instaluje na standardní DIN lištu nebo přímo na zeď a umožňuje nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak je vhodný pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace typu FTTH).

http://download.asm.cz/inshop/prod/Planet/IGT-815AT/edm_IGT-815AT1.jpg>

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

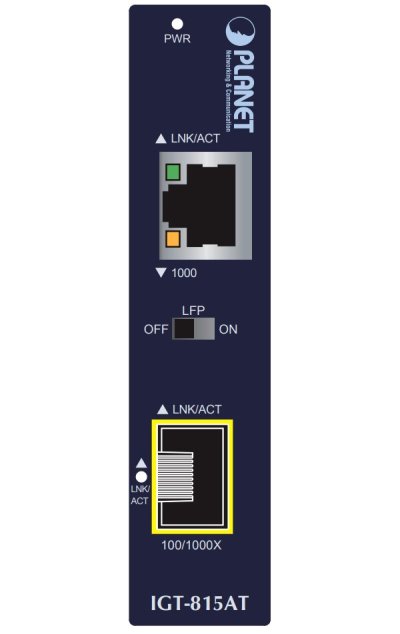

Porty: 1 x RJ-45 10/100/1000Base-T, 1 x SFP 1000Base-SX/LX/BX
Podpora přenosu: Frame 9KB
Provedení: DIN lišta, na zeď
Podpora OAM: ne

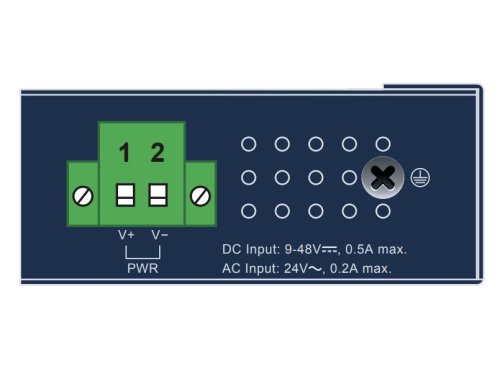

Napájení: zdroj 9-48V DC, celkový příkon do 1,98 W (zdroj není součástí balení)
Ochrana: ESD vzduchem do 8 kV, kontaktně do 6 kV, ochrana proti přepólování
Provozní teplota: -40 až 75°C
Rozměry: 104 x 70 x 30 mm
Hmotnost: 251 g
Lze instalovat do šasí: ne

Průmyslové vlastnosti:
zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
zařízení je odolné proti vibracím (IEC-60068-2-6)
zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnost dle CE EN-60950

EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC požadavky na odolnost (EMS) :
ČSN EN 55024 A1:2015 - Zařízení informační techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí

http://download.asm.cz/inshop/prod/Planet/IGT-815AT/IGT-815AT-1.png>

http://download.asm.cz/inshop/prod/Planet/IGT-815AT/IGT-815AT.jpg>

http://download.asm.cz/inshop/prod/Planet/IGT-815AT/IGT-815AT-2.png>

http://download.asm.cz/inshop/prod/Planet/IGT-815AT/IGS-5225-4P2S_ISW-504PTv3-1.png>
