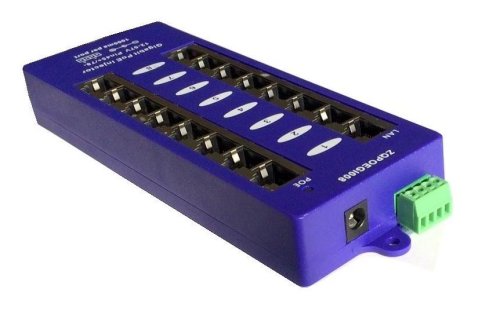

Panel integrující osm gigabitových pasivních POE injektorů s napájecím rozsahem 12 - 57 V a max. proudem 1 000 mA/port slouží jako univerzální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.

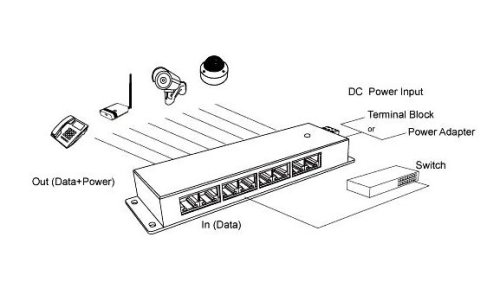

Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.).

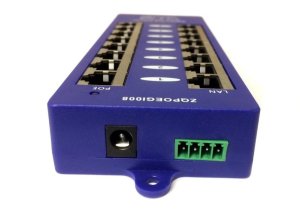

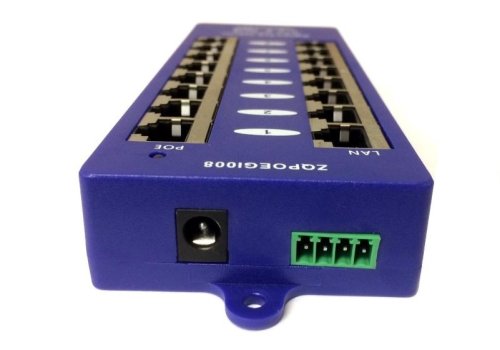

Vstup pro napájení je umožnění prostřednictvím standardního napájecího 2,1 mm jacku.

K napájení se využívají dva nepoužité páry ethernetového kabelu:

Napájecí páry: 4,5 (kladný pól) / 7,8 (záporný pól)

Rozhraní:

4x stíněný RJ45 konektor pro připojení do LAN (Data)
4x stíněný RJ45 konektor pro sloučený výstup (Data+Napájení)

LED signalizace:

Power OFF -- bez signalizace
4/5 (V+),7/8 (V-) -- zelená
4/5 (V-),7/8 (V+) -- červená

Specifikace:

Vstup: 12-57 V DC 2,1 mm / Phoenix DC connector
Výstup: 12-57 V (max 1A per port)
Data: 1/2&3/6 /5&7/8
Napájení: 4/5 & 7/8
Data In :Connects PC/HUB/Switch
Hmotnost: 160 g
Rozměry: 180 mm x 60 mm x 25 mm
Ethernet: TIA/EIA 568 Cat. 5
Data rate: 10/100/1000Mbps
Typ konektoru: RJ-45
Rozsah provozních teplot: 0°C ~ +40°C
Rozsah skladovacích teplot: -40°C ~+70°C
Vlhkost (provoz.): 10% ~ 80% RH
Vlhkost (sklad.): 5% ~ 90% RH
Certification: CE , FCC

Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace.
