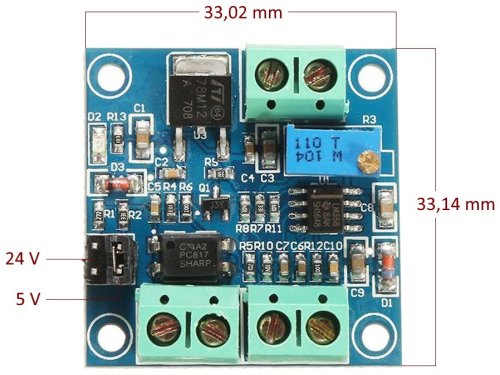

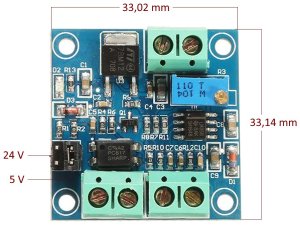

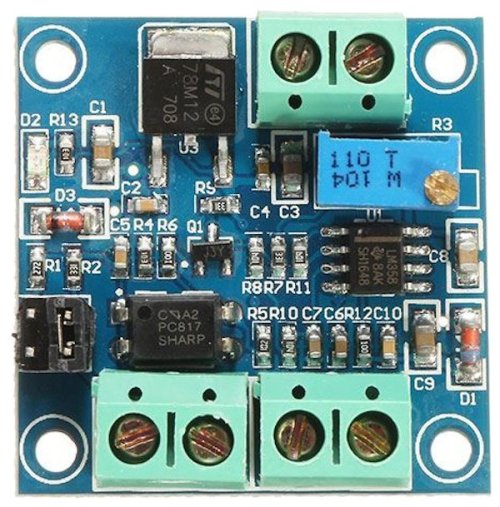

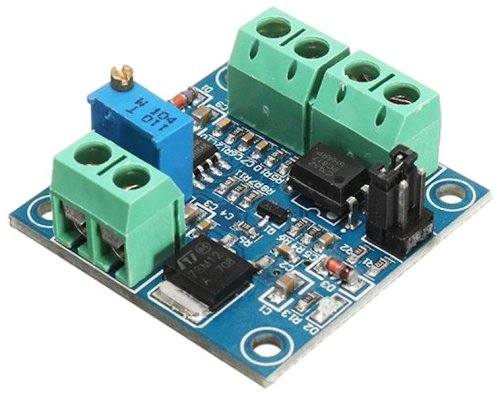

Tinycontrol LC-LM358-PWM2V

Převodník PWM signálu na analogové napětí pro řízení SSR relé a analogových regulátorů.

Modul LC-LM358-PWM2V umožňuje převod obdélníkového PWM signálu s kmitočtem 0 až 1 kHz na lineární analogové napětí v rozsahu 0 až 10 V. Převodník je ideální pro řízení SSR relé, analogových regulátorů a dalších zařízení vyžadujících napěťový řídicí signál.

Modul nabízí možnost přesné kalibrace výstupního napětí pomocí vestavěného trimru a pracuje s dobou odezvy 15 sekund na změnu vstupního kmitočtu. Kompaktní konstrukce umožňuje snadnou integraci do řídících systémů.

Převod PWM signálu 0-100 % na lineární analogové napětí 0-10 V
Vstupní kmitočet v rozsahu 0 až 1 kHz pro kompatibilitu s LAN ovladači, Arduino a PLC
Napájení 12 V DC s ochranou proti přetížení stabilizátoru
Doba odezvy na změnu vstupního signálu 15 sekund
Přesná kalibrace výstupního napětí pomocí vestavěného trimru
Provozní teplotní rozsah -25 až +85 °C pro náročné prostředí
Kompaktní konstrukce pro snadnou montáž do řídících skříní

Aplikace a použití
Převodník je určen pro řízení SSR relé, analogových regulátorů teploty, otáček ventilátorů a dalších zařízení vyžadujících napěťový řídicí signál. Kompatibilní s výstupy LAN ovladačů, Arduino, PLC a dalších digitálních systémů.

Montáž a připojení
Modul vyžaduje společné uzemnění všech GND svorek pro správnou funkci. Vstupní PWM signál se připojuje na svorku označenou "+0 až 1 kHz", výstupní analogové napětí na výstupní svorky 0-10 V.

Kalibrace a nastavení
Vestavěný trimr umožňuje přesné nastavení výstupního napětí podle požadavků konkrétní aplikace. Převodník poskytuje lineární převod bez nutnosti dalšího programování.

ZÁKLADNÍ SPECIFIKACE

Model: LC-LM358-PWM2V
Vstupní kmitočet: 0 až 1 kHz
Výstupní napětí: 0 až 10 V
Napájecí napětí: 12 V DC (rozsah 12–15 V)
Doba odezvy: 15 sekund
Provozní teplota: -25 až +85 °C
Kalibrace: vestavěný trimr
Typ převodu: lineární PWM na analogové napětí

Bezpečnostní informace
Seznam bezpečnostních varování Arduino vychází z požadavků nařízení (EU) 2023/988 o obecné bezpečnosti výrobků (GPSR): 1. Riziko úrazu elektrickým proudem: * Ujistěte se, že používám napájecí zdroj s odpovídajícími parametry a napětím. * Během provozu zařízení se nedotýkejte neizolovaných prvků obvodu. * Nepoužívejte zařízení ve vlhkém prostředí. 2. Riziko požáru a přehřátí: * Používejte pouze doporučené napájecí zdroje a komponenty. * Nezakrývejte zařízení během provozu, abyste zajistili dostatečnou ventilaci. * Vyhněte se umístění zařízení v blízkosti hořlavých materiálů. 3. Riziko zranění: * Buďte opatrní při pájení a řezání vodičů. * Používejte ochranné brýle při práci s přístrojem. * Chraňte pokožku před kontaktem s zahřátými prvky. 4. Riziko poškození zařízení: * Chraňte zařízení před vlhkostí a prachem. * Používejte vhodné nástroje a příslušenství, abyste zabránili mechanickému poškození. * Dodržujte pokyny pro připojení a konfiguraci zařízení. 5. Nebezpečí související se softwarem: * Používejte pouze software pocházející z důvěryhodných zdrojů. * Pravidelně skenujte zařízení a vyhledejte malware. * Vytvářejte zálohy dat, abyste předešli ztrátě dat v případě poruchy. 6. Upozornění pro děti: * Uchovávejte zařízení a příslušenství mimo dosah dětí. * Při používání zařízení dohlížejte na děti. * Ujistěte se, že si děti jsou vědomy potenciálních rizik. 7. Upozornění na materiály: * Některé složky mohou obsahovat chemické látky, které mohou být škodlivé. Vyhněte se kontaktu s kůží a očima. * Dodržujte místní předpisy týkající se likvidace opotřebovaných komponentů a baterií.
