Name: XtendLan Zdroj 12V DC, 2 porty, 10A celkem, 120W, skříňka, zálohovatelný baterií, relé port
Brand: XTENDLAN
SKU: 1114472
Price: 2417.80 CZK
Availability: InStock

XtendLan Zdroj 12V DC, 2 porty, 10A celkem, 120W, skříňka, zálohovatelný baterií, relé port

XtendLan ZSW02-12-120BR; Napájecí zdroj se 2 výstupy a okruhem pro nabíjení + připojení záložní baterie .

Vaše cena	2 417,80 Kč
Vaše cena bez DPH	1 998,20 Kč

Dostupnost	Skladem > 5 ks
Odesíláme v úterý

Výprodej zboží této kategorie - slevy až 80%

Výprodej

YUASA NP 7-12 Bezúdržbový VRLA akumulátor 12V, kapacita 7Ah - VÝPRODEJ

575,70 Kč

Skladem

Výprodej

YUASA NP 12-12 Bezúdržbový VRLA akumulátor 12V, kapacita 12Ah - VÝPRODEJ

909,10 Kč

Skladem

Výprodej

YUASA NP 4-12 Bezúdržbový VRLA akumulátor 12V, kapacita 4Ah - VÝPRODEJ

583,60 Kč

Skladem

Podrobný popis

XtendLan ZSW02-12-120BR

Napájecí zdroj se 2 výstupy a okruhem pro nabíjení + připojení záložní baterie. Celkový výstupní proud je až 10 A.

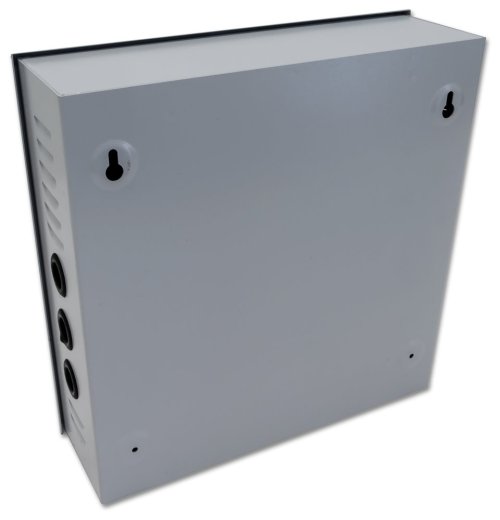

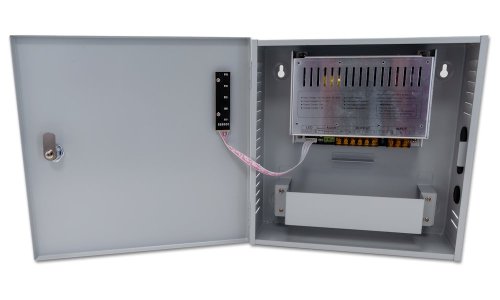

Skříňka na zeď s instalovaným PCB, kabelové průchodky, vypínač uvnitř skříňky.
Připojení kabelů k interní svorkovnici, možnost odpojení výstupu propojkou bez nutnosti odpojování vodičů.
Ochrana proti zkratu přístrojovou pojistkou, ochrana proti přepětí.
LED diody diagnostikují stav portů, na první pohled je např. rozpoznatelná vyhořelá pojistka.
Bateriový okruh dobíjen 1 A. Ochrana proti zkratu baterie a ochrana baterie proti úplnému vybití.
Dva reléové porty - sepnou/rozepnou při výpadku vnějšího napájení a nízkého napětí baterie, určeno pro napojení na poplachový okruh.

Poznámky:
Nastavení výstupního napětí nemá vliv na napětí při práci z baterie (zdroj nepracuje jako napěťový měnič), proto věnujte pozornost výkonu baterie a skutečně poskytovanému napětí při výpadku. Při větším proudovém odběru doporučujeme také dobré připevnění Fastonů na konektory baterie pro snížení přechodového odporu.
Hlavní vypínač uvnitř skříňky odpojuje pouze napájení 230 V nikoliv napájení z baterie, pro úplné vypnutí při instalačních činnostech odpojte i konektor baterie.

Upozornění:
Záložní baterie není/nejsou součástí balení.

ZÁKLADNÍ SPECIFIKACE

Výstupní obvod
Výstupní napětí: 12 V DC, - 10 % až +15 % (11-14 V)
Výstupní proud: 10 A (+1 A dobíjení baterie)
Výstupní proud na každém portu: určen pojistkou 5 A
Celkový výstupní výkon: 120 W (+ 12 W dobíjení baterie)
Ochrana proti přepětí: varistorem (prahové napětí 40 V)

Vstupní obvod
Vstupní napětí: 100-240 V (50-60 Hz)
Účinnost: min. 85 % při maximální zátěži

Napájení baterie
Rozměry prostoru pro baterii: 180 × 100 × 70 mm (baterie není součástí), typicky lze instalovat 7 Ah až 10 Ah olověný akumulátor
Nabíjení baterie: napětím o cca 0,8 V vyšším než nastavené výstupní napětí, tzn. při výstupu 12 V nabíjí při napětí cca 13 V (max. proud 1 A)
Ochrana:

proti zkratu baterie (vadná baterie nezpůsobí závadu napájecího systému - je automaticky odpojena

proti úplnému vybití baterie (pokud napětí na baterii klesne pod cca. 11,4 V) zabraňuje se tak poškození baterie

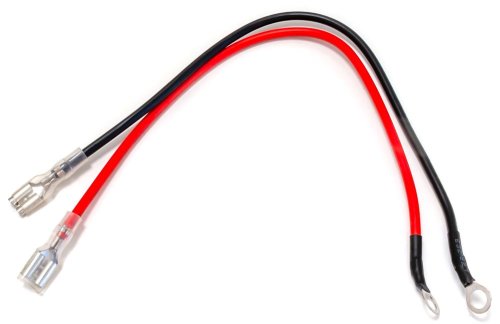

Napojení: standardními Faston konektory (6,3 mm)
Reset: 1× resetovací tlačítko baterie (použijete pouze při výměně vadné baterie, není nutné vypínat napájení)
Porty: 2× relé (jeden se přepíná při ztrátě vnějšího napětí a druhý při nízkém napětí baterie)
Spínaný proud: max. 3 A (120 V AC) nebo 3 A (24 V DC)

Mechanické vlastnosti
Materiál: kovová skříň, šedá barva
Uzemnění šasi: propojení s ochranným vodičem
Rozměry: 285 × 285 × 90 mm
Montáž: na zeď (2 závěsné body + 2 další k zajištění na stěně)

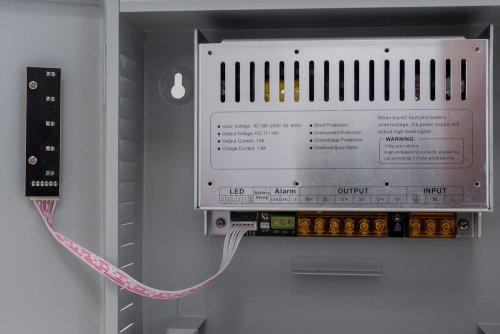

Detailní pohled na zdrojovou část:
