Parametry produktu použití účastnické přívody typ koaxiálního kabelu CB130 průměr vnitřního vodiče 1,02 mm materiál vnitřního vodiče mědí plátovaný ocelový drát (CCS) vhodné pro venkovní použití …
Prodej ukončen
Výprodej zboží této kategorie - slevy až 80%
Podrobný popis
Parametry produktu
použití účastnické přívody

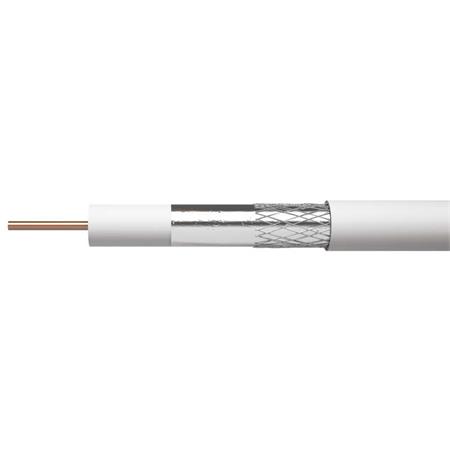

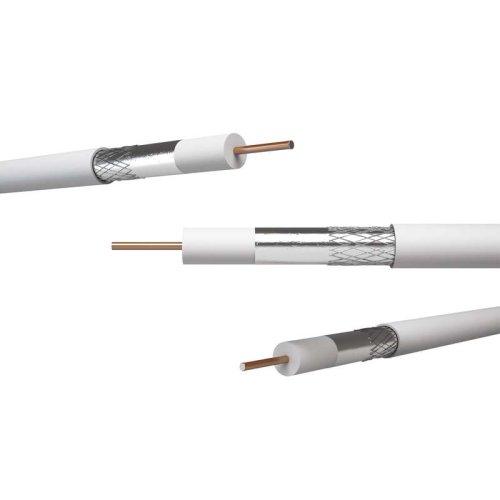

typ koaxiálního kabelu CB130
průměr vnitřního vodiče 1,02 mm
materiál vnitřního vodiče mědí plátovaný ocelový drát (CCS)
vhodné pro venkovní použití ne
odolné UV ne
počet drátků stínění 32× 0,12 mm
průměr pláště kabelu 6,8 mm
materiál pláště kabelu PVC
impedance 75 Ohm
počet stínění 2
stínění I.folie 1× Al/PES
stínění II. folie není
dielektrikum typ, průměr FPE 4,8 mm
materiál stínění hliník (Al)
průměr stínění 32× 0,12 mm2
pokrytí stínění 28 %
barva pláště kabelu bílá
kapacita (pF/m) 55
činitel zkrácení 0,84
max. útlum při 20 °C (dB/100m) 10 MHz 2,3
max. útlum při 20 °C (dB/100m) 100 MHz 7,4
max. útlum při 20 °C (dB/100m) 450 MHz 15,5
max. útlum při 20 °C (dB/100m) 650 MHz 18,2
max. útlum při 20 °C (dB/100m) 860 MHz 20,8
max. útlum při 20 °C (dB/100m) 1 000 MHz 22,5
max. útlum při 20 °C (dB/100m) 2 000 MHz 34
min. útlum odrazu při 20 °C (dB) 300–600 MHz 23
min. útlum odrazu při 20 °C (dB) 600–900 MHz 20
min. útlum stínění (dB) 10 ~ 800 MHz 75
PE = polyethylenové dielektrikum ne
max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro 25,7
max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro 45,9
izolační odpor mezi jádry při 20 °C (MOhm/km) 500
min. poloměr ohybu jednorázový/násobný 30/60 mm
hmotnost (kg/km) 40,5
min. útlum odrazu při 20 °C (dB) 10–300 MHz 25
skladovací teplota -20 °C až +75 °C
montážní teplota +5 °C až +60 °C

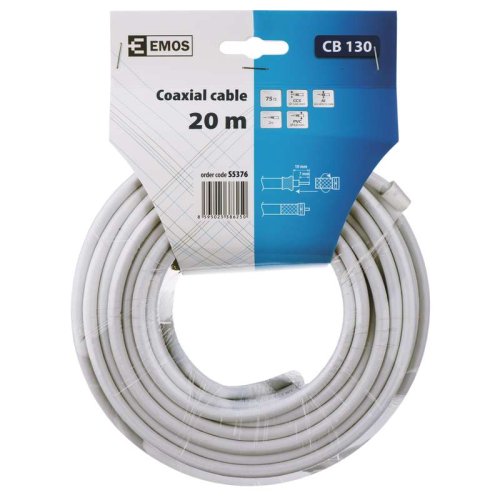

způsob balení - délka 20 m
způsob balení - typ cívky PVC krabice
způsob balení - ozn. metráží ano
doporučené typy konektorů - F lisovací *K7220
doporučené typy konektorů - F šroubovací *K7331
PES = vrstva fólie ne
FPE = pěnové dielektrikum ano
APE = vzduchové dielektrikum ne
prodejní obal 20 m, závěs
záruční doba 2 roky
Výrobce/dovozce podle nařízení (EU) 2023/988
EMOS spol. s r.o.
Lipnická 2844, 750 02 Přerov, CZ
Email: info@emos.cz Telefon: +420 581 261 111 URL: https://www.emos.cz/
Bezpečnostní informace
Seznam varování týkajících se bezpečnosti kabelů a vodičů vychází z požadavků nařízení (EU) 2023/988 o obecné bezpečnosti výrobků (GPSR):
1. Riziko úrazu elektrickým proudem:
* Ujistěte se, že kabel není poškozen. * Nedotýkejte se kabelu mokrýma rukama. * Před čištěním nebo opravou odpojte kabel od napájení. * Nepoužívejte kabel ve vlhkém prostředí. 2. Riziko požáru:
* Nepřetěžujte kabel připojením příliš mnoha zařízení. * Nezakrývejte kabel hořlavými materiály, jako jsou koberce nebo záclony. * Neumisťujte kabel do blízkosti zdrojů tepla, jako jsou radiátory nebo krby. * Používejte pouze kabely a vodiče, které splňují bezpečnostní normy. 3. Riziko zakopnutí:
* Ujistěte se, že kabel neleží na silnici, kde o něj může někdo zakopnout. * Připevněte kabel k podlaze nebo stěně, abyste zabránili jeho posouvání. * Použijte krytku na kabel, abyste ji zabezpečili a učinili ji viditelnější. 4. Riziko poškození kabelu:
* Neohýbejte kabel příliš silně. * Neotáčejte kabel. * Netahejte za kabel, abyste ho odpojili od zásuvky. * Uchovávejte kabel na suchém a bezpečném místě. 5. Upozornění pro děti:
* Udržujte kabely mimo dosah dětí. * Nedovolte dětem hrát si s kabely. * Naučte děti, jak bezpečně používat kabely a dráty. 6. Likvidace:
* Opotřebovaný kabel je nutné zlikvidovat v souladu s místními předpisy. * Nevyhazujte kabel do běžného odpadu. 7. Další informace:
* Pravidelně kontrolujte stav kabelů a vodičů. * Vyměňte poškozený kabel za nový. * Dodržujte pokyny výrobce. * V případě pochybností se poraďte s elektrikářem.
