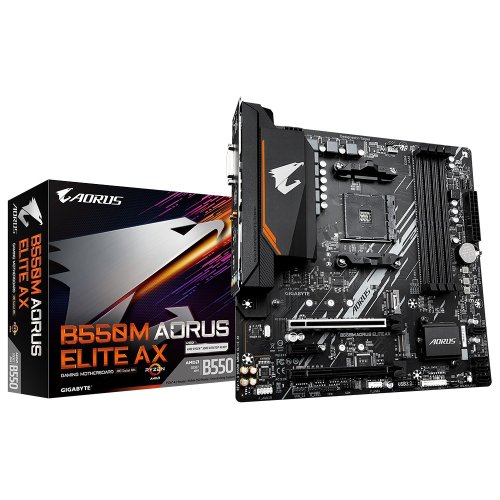

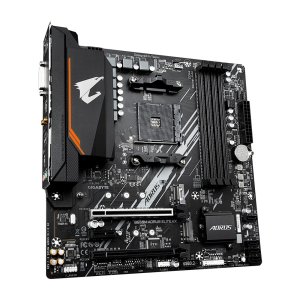

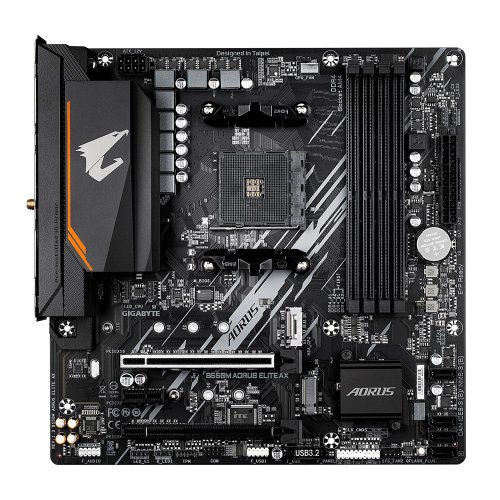

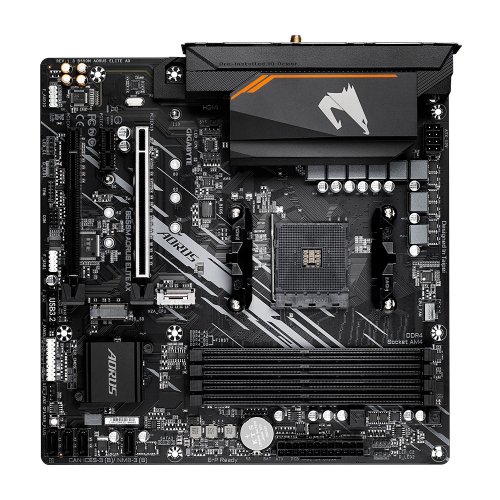

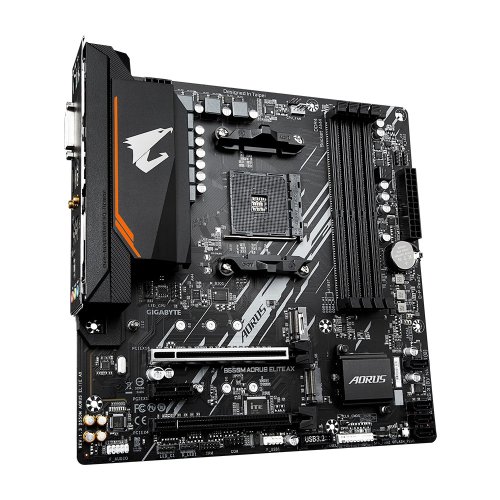

GIGABYTE B550M AORUS ELITE AX (rev. 1.3)

Chipset: AMD B550 Rozměrový formát: Mikro ATX (244x244mm) Podpora pro procesory: AMD Ryzen™ 3. až 5. generace Patice procesoru: AM4

Paměť:

• 4x DIMM patice podporující až 128GB, DDR4 4733(OC) / 4600(OC) / 4400(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3400(OC) / 3200 / 2933 / 2667 / 2400 / 2133 MT/s paměťové moduly
• dvoukanálová architektura paměti
• podpora paměťových modulů Extreme Memory Profile (XMP) Grafické výstupy:
• 1x DVI-D Port s maximálním rozlišením 1920 x 1200 při 60 Hz
• 1x HDMI port s maximálním rozlišením 4096 x 2160 při 60 Hz - Podpora pro verzi HDMI 2.1, HDCP 2.3 a HDR Zvuková karta:
• Kodek Realtek® Audio
• High Definition Audio
• 2/4/5.1/7.1 kanál Ethernet: Realtek® GbE LAN WLAN + Bluetooth:
• Realtek® Wi-Fi 6E RTL8852CE (802.11 a, b, g, n, ac, ax), podpora frekvenčních pásem 2,4/5/6 GHz + Bluetooth v5.3

Rozšiřující sloty:

• 1x PCI Express x16 podporuje PCIe 4.0 a běží na x16 (PCIEX16)
• 1x PCI Express x16 podporuje PCIe 3.0 a běží na x4 (PCIEX4)
• 1x PCI Express x1 podporuje PCIe 3.0 a běží na x1 (PCIEX1)

Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s

• 1x M.2, M key typ 2242/2260/2280/22110 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
• 1x M.2, M key typ 2242/2260/2280 - podpora PCIe 3.0 x2 SSD (M2B_SB)
• 4x port SATA 6Gb/s

RAID řadič: podpora RAID 0/1/10 pro úložná zařízení SATA

USB: Zadní USB (celkem 8 portů)

• 4x USB 3.2 Gen 1
• 4x USB 2.0/1.1

Přední USB (celkem 4 portů)

• 1x USB 3.2 Gen 1 header - podpora dalšího 1 USB 3.2 Gen 1
• 1x USB 2.0/1.1 header - podpora dalšího 1 USB 2.0/1.1

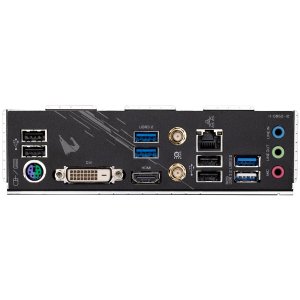

Porty na zadním panelu:

• 4x USB 3.2 Gen 1
• 4x USB 2.0/1.1
• 1x DVI-D
• 1x HDMI
• 1x PS/2
• 2x anténní konektor SMA (2T2R)
• 1x RJ-45
• 3x audio jack

Interní porty: Napájení

• 1x 24-pin ATX hlavní napájecí konektor
• 1x 8-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením
• 1x CPU fan header
• 2x system fan headers Související s úložištěm
• 2x M.2 slot (Key M)
• 4x SATA 6Gb/s port USB
• 1x USB 3.2 Gen 1 header
• 1x USB 2.0/1.1 header Ostatní
• 2x adresovatelný LED strip header
• 2x RGB LED strip header
• 1x CPU cooler LED strip/RGB LED strip header
• 1x front panel header
• 1x front panel audio header
• 1x serial port header
• 1x Clear CMOS jumper
• 1x Q-Flash Plus tlačítko
• 1x Trusted Platform Module header (2x6 pin, pouze pro modul GC-TPM2.0_S)

BIOS: 1x 128Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B550M-AORUS-ELITE-AX-rev-13#kf
