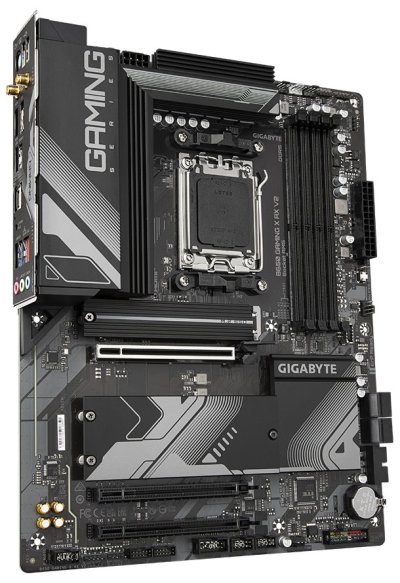

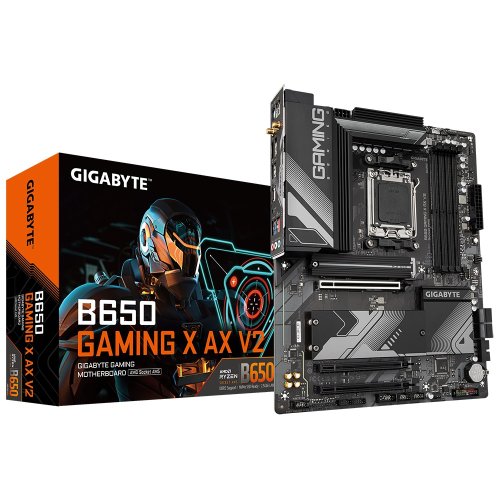

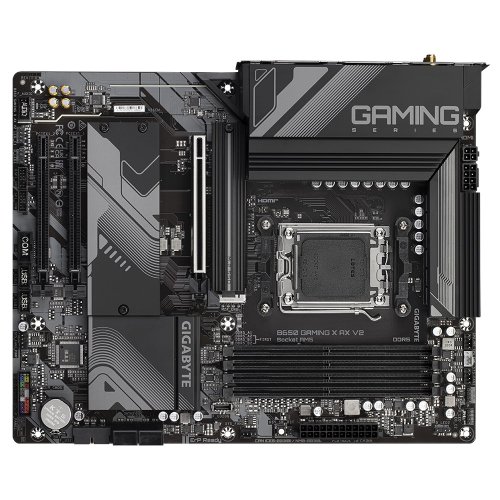

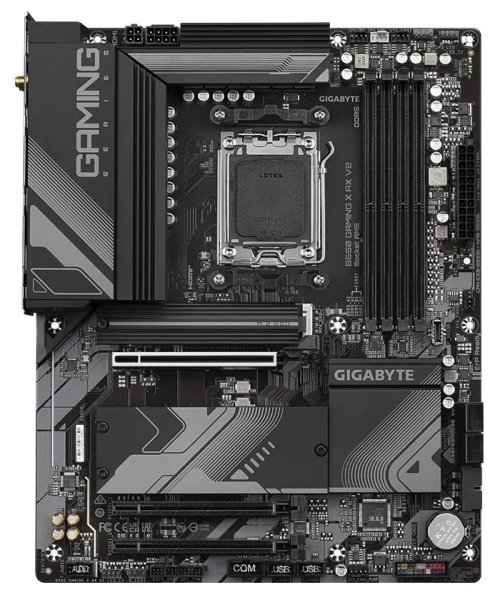

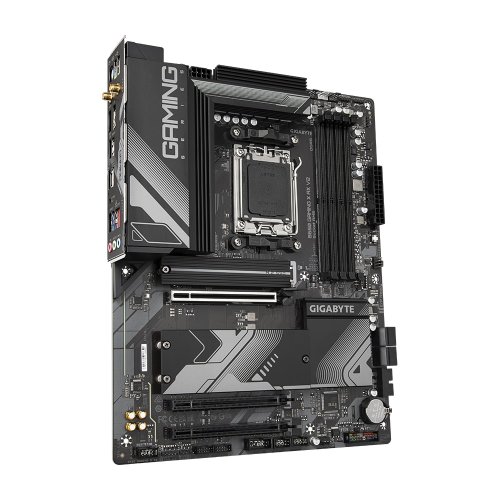

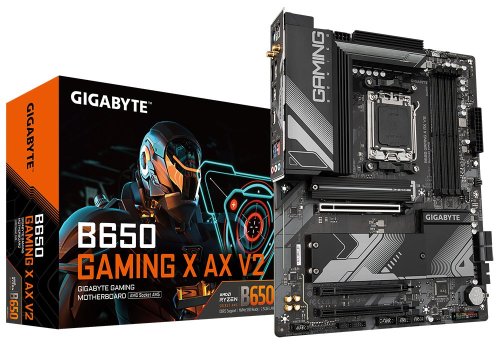

GIGABYTE B650 GAMING X AX V2

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkční.

CPU
Podpora procesorů AMD Ryzen série 7000, 8000 a 9000 (patice AM5)

Čipová sada
AMD B650

Paměť
4× DDR5 paměťový slot, podpora až 256 GB (max. 64 GB na slot)
Podpora DDR5 8000(OC)/ 7800(OC)/ 7600(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800/ 4400 MT/s
Dvoukanálová architektura paměti
Podpora non-ECC, bez vyrovnávací paměti, 1Rx8/2Rx8/1Rx16
Podpora AMD EXtended Profiles pro Overclocking (EXPO)
Podpora Extreme Memory Profile (XMP)

Sloty
AMD CPU
1× PCIe 4.0 x16 slot
Procesory AMD Ryzen řady 7000 podporují režim PCIe 4.0 x16
Procesory AMD Ryzen řady 8000 – Phoenix 1 podporují režim PCIe 4.0 x8
Procesory AMD Ryzen řady 8000 – Phoenix 2 podporují režim PCIe 4.0 x4
AMD B650 čipová sada
2× PCIe 3.0 x16 slot (podporuje x1 režim)

Grafika
1× HDMI port, podporující max. rozlišení 4096 × 2160 při 60 Hz
1× DisplayPort port, podporující max. rozlišení 3840 × 2160 při 144 Hz

Úložiště
AMD CPU
1× M.2 slot, M Key, pro jednotky typu 25110/22110/2580/2280 (PCIe 5.0 x4/x2 režim)
AMD Ryzen řady 8000 – Phoenix 1 a 2 podporuje PCIe 4.0 x4/x2 režim
1× M.2 slot, M Key, pro jednotky typu 25110/22110/2580/2280 (PCIe 4.0 x4/x2 režim)
AMD Ryzen řady 8000 – Phoenix 2 pouze x2 režim
AMD B650 čipová sada
1× M.2 slot, M Key, pro jednotky typu 25110/22110/2580/2280 (PCIe 4.0 x4/x2 režim)
4× SATA 6Gb/s port
Podpora RAID 0, RAID 1 a RAID 10 pro SATA jednotky
Podpora RAID 0, RAID 1 a RAID 10 pro NVMe SSD jednotky

USB
AMD B650 čipová sada
1× USB-C 3.2 Gen2×2 port dostupný přes interní USB konektor
4× USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 2 porty dostupné přes interní USB konektor)
4× USB 2.0 port dostupný přes interní USB konektory
AMD CPU
1× USB-C 3.2 Gen2 port na zadním panelu
1× USB 3.2 Gen2 typ A port na zadním panelu
1× USB 3.2 Gen1 (USB 3.0) port na zadním panelu
3× USB 2.0 port na zadním panelu

Audio
Realtek Audio Codec
2/4/5.1/7.1kanálové High Definition Audio

LAN
1× Realtek 2,5Gigabit LAN řadič

WLAN/ Bluetooth
Deska je dodávána s jedním z následujících Wi-Fi modulů (dle verze):
Realtek Wi-FI 6E RTL8852CE (PCB rev. 1.0)
Wi-Fi 802.11a/b/g/n/ac/ax
Triple Band (2,4 GHz, 5 GHz, 6 GHz)
Bluetooth 5.3
AMD Wi-Fi 6E RZ616 (MT7922A22M) (PCB rev. 1.1)
Wi-Fi 802.11a/b/g/n/ac/ax
Dual Band (2,4 GHz, 5 GHz, 6 GHz)
Bluetooth 5.2
Intel Wi-Fi 6E AX210 (PCB rev. 1.2)
Wi-Fi 802.11a/b/g/n/ac/ax
Triple Band (2,4 GHz, 5 GHz, 6 GHz)
Bluetooth 5.3

Interní konektory
1× 24pin ATX hlavní napájecí konektor
1× 8pin ATX 12V napájecí konektor
1× 4pin ATX 12V napájecí konektor
1× konektor ventilátoru CPU
1× konektor ventilátoru vodního chlazení CPU
2× konektor systémového ventilátoru
1× konektor systémového ventilátoru & pumpy vodního chlazení
2× konektor adresovatelného LED pásku
2× konektor RGB LED pásku
1× konektor LED pásku chladiče procesoru & RGB LED pásku
3× M.2 slot, M Key
4× SATA 6Gb/s konektor
1× konektor předního panelu
1× audio konektor předního panelu
1× USB-C 3.2 Gen2×2 konektor
1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port)
2× USB 2.0 konektor (podporuje 4× USB 2.0 port)
1× TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI, GC-TPM2.0 SPI 2.0 a GC-TPM2.0 SPI V2)
1× konektor pro sériový port
1× tlačítko Reset
1× Reset propojka
1× propojka Clear CMOS

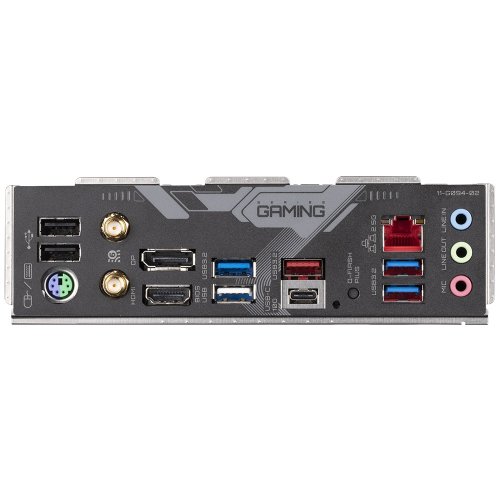

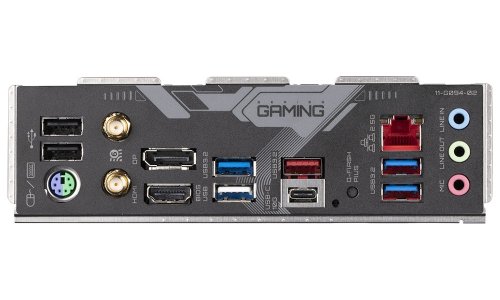

Porty na zadním panelu
1× PS/2 combo port klávesnice a myši
2× konektor Wi-Fi antény
1× tlačítko Q-Flash Plus
1× DisplayPort
1× HDMI
1× USB-C 3.2 Gen2
1× USB 3.2 Gen2 (USB 3.1 Gen2)
3× USB 3.2 Gen1 (USB 3.0)
2× USB 2.0
1× RJ-45
3× audio jack

Rozměry
30,5 × 24,4 cm
ATX formát
