Hybridní rozvaděč RNA-02-A51-YXX-X1 Upozornění: Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží.

Hybridní rozvaděč RNA-03-A51-YXX-X1

PŘEHLED • IP20 / IK05 • Rozvaděč se věší přímo na zeď, případně jej lze osadit do připraveného otvoru ve zdi. • Určen k samostatné montáži či v kombinaci s rozvaděčem typu SNA. • Kabelové vstupy na horní, spodní a obou bočních stěnách rozvaděče umožňují jeho spojování do větších sestav s ostatními rozvaděči této řady včetně elektro rozvaděčů typu SNA. • Konstrukce rozvaděče: – Svařovaný skelet z plechu tloušťky 1 mm v kombinaci s plastem PEHD 8 mm. – Rámová dvířka z kombinace plechu tloušťky 1 mm a plastu PP-H 1,5 mm. • Dveře rozvaděče jsou se skeletem propojeny pomocí zemnícího kabelu, který musí být řádně připevněný a zasunutý do konektoru po celou dobu užívání rozvaděče. • Na spodní části rozvaděče je umístěn šroub M8 jako hlavní zemnící bod. • Po obvodu rozvaděče jsou připraveny záslepky k vylomení. • Maximální dovolené zatížení rozvaděče 20 kg, dveří 2 kg.

SPECIFIKACE Typ

• RNA-03-A51-YXX-X2

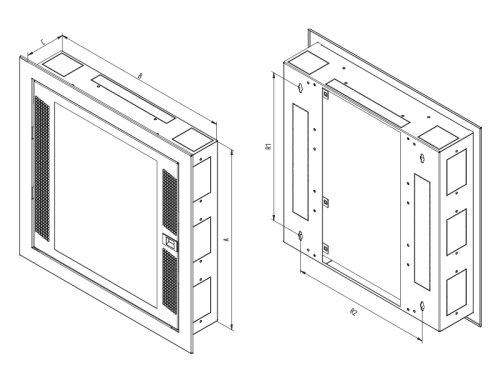

výška A (mm)

• 500

šířka B (mm)

• 500

hloubka C (mm)

• 110

Hmotnost brutto (kg)

• 7

Hmotnost netto (kg)

• 6,7

Rozteč pro zavěšení R1

• 410

Rozteč pro zavěšení R2

• 390

Počet modulů

• 2 x 22

10“ prostup s přípravou pro zásuvky

• 1

Otvor pro zásuvku

• 1

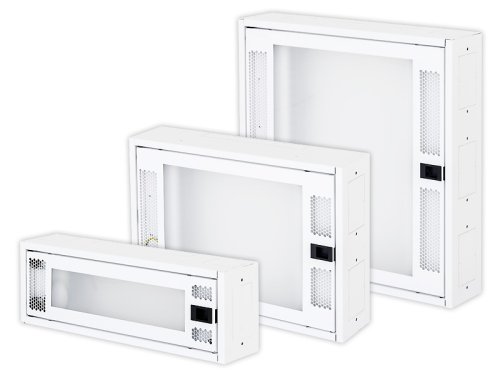

Jedná se pouze o ilustrační foto.
