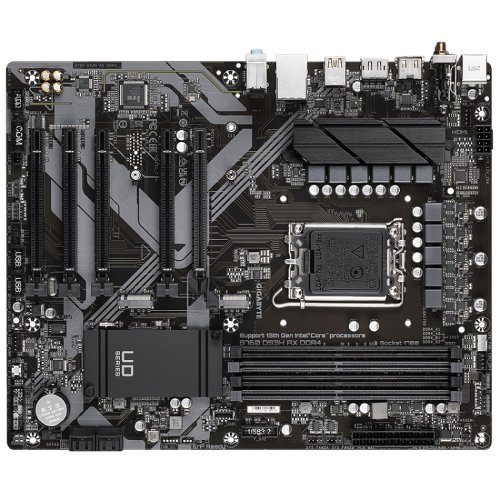

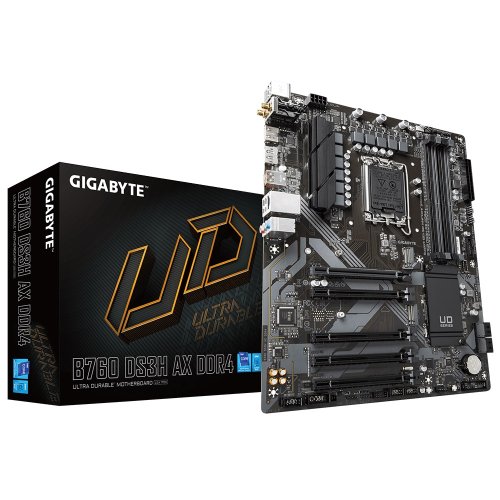

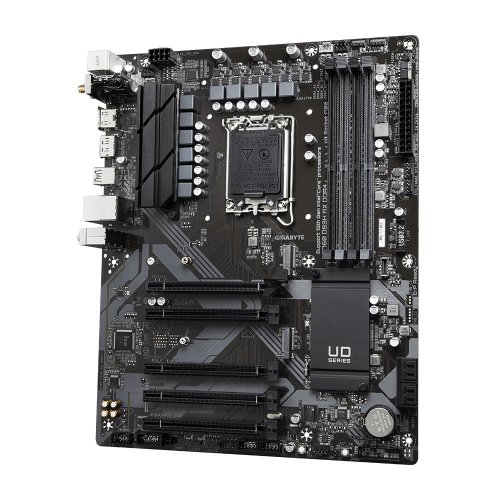

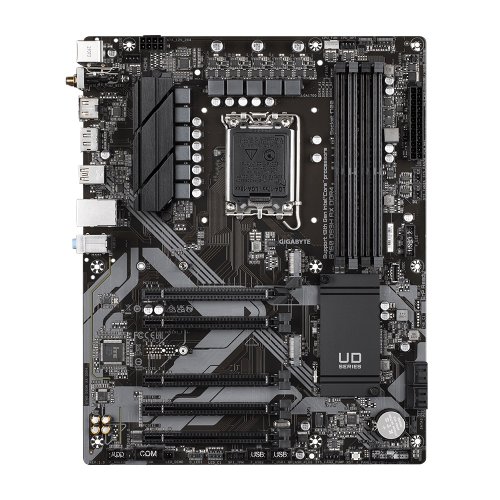

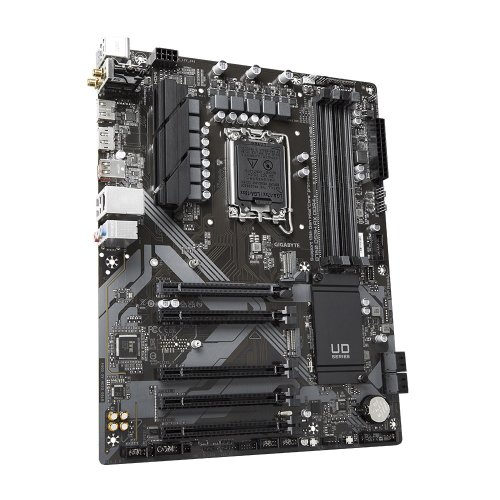

GIGABYTE B760 DS3H AX DDR4 (rev. 1.0)

Chipset: Intel® B760 Express

Rozměrový formát: ATX (305x244mm) Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron® Patice procesoru: LGA1700

Paměť:

• 4x DIMM patice podporující až 128GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4933(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4300(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133MT/s
• dvoukanálová architektura paměti
• podpora paměťových modulů Extreme Memory Profile (XMP)

Grafické výstupy:

• 1x DisplayPort 1.2
• 1x HDMI® 2.0

Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC

Ethernet: Realtek® GbE LAN WLAN + Bluetooth: AMD Wi-Fi 6E RZ608 (MT7921K) + Bluetooth 5.2

Rozšiřující sloty:

• 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16 (PCIEX16)
• 4x PCI Express x16 s podporou PCIe 3.0 a běžícím na x1 (PCIEX1_1, PCIEX1_3~PCIEX1_5)

Úložný prostor: celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s

• 1x M.2, M key, typ 22110/2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
• 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)
• 4x port SATA 6Gb/s

RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA

USB: Zadní USB (celkem 6 portů)

• 1x USB typ-C® s podporou USB 3.2 Gen 2x2
• 1x USB 3.2 Gen 2 typu A (červený)
• 4x USB 2.0/1.1

Přední USB (celkem 7 portů)

• 1x USB typ-C® konektor - podpora USB 3.2 Gen 1
• 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
• 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

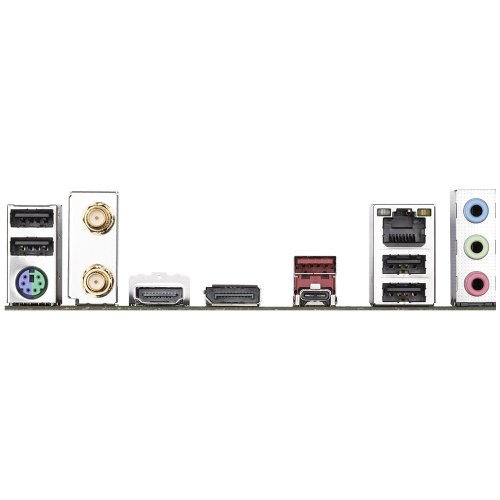

Porty na zadním panelu:

• 1x USB typ-C® s podporou USB 3.2 Gen 2x2
• 1x USB 3.2 Gen 2 typu A (červený)
• 4x USB 2.0/1.1
• 2x SMA anténní konektor (2T2R)
• 1x DisplayPort 1.2
• 1x HDMI 2.0
• 1x RJ-45
• 3x audio jack
• 1x PS/2 pro klávesnici/myš

Interní porty: Napájení

• 1x 24-pin ATX hlavní napájecí konektor
• 1x 8-pin ATX 12V napájecí konektor Související s ventilátorem a chlazením
• 1x CPU fan header
• 1x CPU fan/water cooling pump header
• 3x system fan header
• 1x system fan/water cooling pump header Související s úložištěm
• 2x M.2 slot (Key M)
• 4x SATA 6Gb/s port USB
• 1x USB typ-C® header s podporou USB 3.2 Gen 1
• 1x USB 3.2 Gen 1 header
• 2x USB 2.0/1.1 header Ostatní
• 2x adresovatelný LED strip header
• 2x RGB LED strip header
• 1x front panel header
• 1x front panel audio header
• 1x S/PDIF Out header
• 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
• 1x serial port header
• 1x tlačítko reset
• 1x tlačítko Q-Flash Plus
• 1x reset jumper
• 1x Clear CMOS jumper

BIOS: 1x 128Mb flash, AMI UEFI BIOS

Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B760-DS3H-AX-DDR4-rev-10#kf
