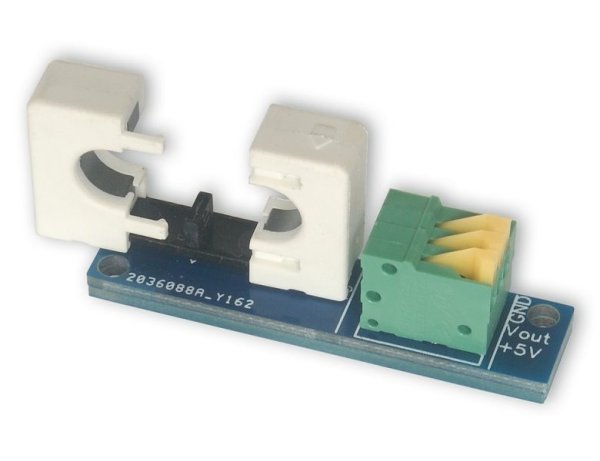

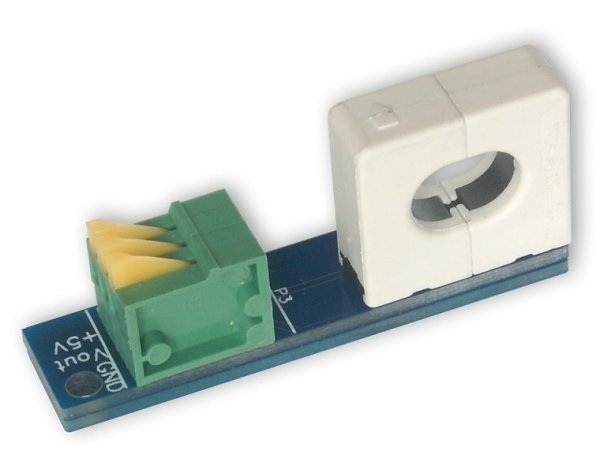

Tinycontrol proudový senzor do 35 A

Neinvazivní proudový senzor (WCS6800) pro měření DC proudu nepřímou metodou. Je určen pro LAN ovladač v3/3.5/3.6.

• V případě použití Lan Controlleru v3 by měl být senzor napájen 3,3 V z konektoru IDC10-1 a použit vstup INP1-4A.
• V případě použití Lan Controlleru v3.5/3.6 by měl být senzor napájen 3,3 V z konektoru IDC10-1 a použit vstup INP3-4A, nebo jednodušší použití 5 V a měření na vstupu INP1-2A.
• Před použitím by měly být indikace/ukazatele kalibrovány v okně Cal!

TECHNICKÉ SPECIFIKACE

Proudový rozsah: 0-35 A
Maximální průměr měřeného vodiče: 9 mm
Citlivost: 66 mV/A
Izolační napětí: 4000 V
Napájecí napětí (z LAN kontroleru): 3,3 V nebo 5 V
Délka připojovacího kabelu: 50 cm
