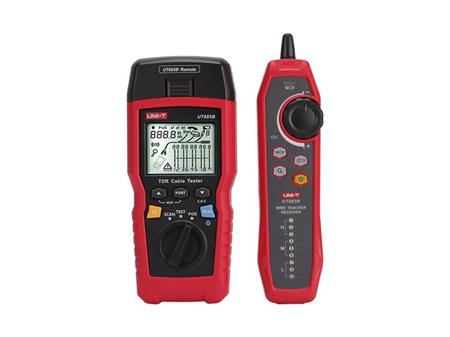

Tester kabelu UT683B KIT je ruční tester kabelů TDR, vhodné pro měděné kabely (CAT 5E, CAT 6, CAT 6A nebo CAT 8),který se používá k detekci a diagnostice stavu zapojení kroucených párů a koaxiálních kabelů, detekci síťových služeb, zkratů/otevřených obvodů v síťové kabeláži, rozdělení páru, chybného zapojení atd. Lze jej také použít ke zjištění, zda je v síťové kabeláži přívod PoE (modul POE), a standardu PoE (802.3AF, 802.3AT, 802.3BT). Na obrazovce lze současně zobrazit mapu vodičů, délku kabelu, místo přerušeného obvodu a další informace. Tester kabelů se vyznačuje přesností, snadnou obsluhou, viditelným zobrazením, což z něj činí ideální nástroj pro údržbu síťové komunikace,

Parametry produktu :

• testování kabeláže s kroucenou síťovou dvoulinkou
• test délky kabelu
• technologie TDR
• testuje typy RJ11, RJ45 a koaxiálních kabelů
• režim POE
• dosah 500m
• rozlišení 0,33 m
• ochrana vstupu 70V DC
• 2,8 palcový podsvícený LCD displej
• grafické rozhraní

Technické parametry :

Testovaný typ kabelu:

• kabel s krouceným párem
• UTP (nestíněný kabel),
• FTP (kabel stíněný hliníkovou fólií);
• SSTP (dvojitě stíněný síťový kabel);
• koaxiální kabel: 50?, 75?, 93?

Test délky kabelu:

• dosah: 500 m
• rozlišení: 0,33m
• přesnost: ± 4% nebo 0,6 m

Detekce POE:

• detekce napájení POE
• standard POE: 802.3AF

• standard POE: 802.3AT

• test ethernetového portu

• test umístění kabelu ?
• ochrana vstupu 70VDC
• displej 2,8” LCD
• automatické vypnutí: cca 10 minut
• provozní teplota: 0~45 °C
• skladovací teplota: -20~60 °C
• provozní vlhkost: 20~75 % relativní vlhkost
• vlhkost při skladování: 10~90% relativní vlhkost
• nadmořská výška ? 2000 m
• velikost testeru kabelů TDR: 181 mm x 80 mm x 39 mm
• velikost přijímače: 197mm x 48 mm x 34 mm
• hmotnost testeru kabelů: 360 g
• hmotnost přijímače: 127 g
• napájení: 4 x AAA (LR03) alkalické baterie
