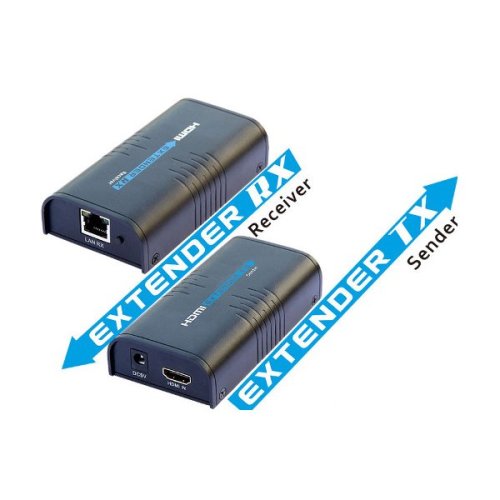

XtendLan EHDMIC11-R

Přenos HDMI po LAN. Užití jako HDMI extender nebo rozbočovač signálu. Jen přijímací strana. HDMI je přenášeno komprimovaně, do 100 Mbps. Určeno pro užití jako rozšíření přenosu z jednoho zdroje na mnoho přijímačů. Vysílání v UDP multicastu. Neomezený dosah.

Zařízení rozšiřující zařízení EHDMIC11-TR, EHDMIC11IR-TR, EFHDMIC10IR-TR o další přijímač. V síti může být použito až 253 přijímačů proti jednomu vysílači.
Typicky je vhodný pro digital signage aplikace a přenos komprimovaného HDMI signálu. Velkou výhodou je, že má prakticky neomezený dosah, podmínkou je jen LAN síť.

Přenos je prováděn pomocí UDP multicastu. To umožňuje zakoupit více přijímacích stran EHDMIC11-R a na nich přijímat a zobrazovat stejný zdroj.
Uživatel nic nemusí konfigurovat, stačí jen zapojovat zařízení.

Kapacita využitého přenosového pásma byla v našich testech cca. 85 Mbps.

ZÁKLADNÍ SPECIFIKACE

Vlastnosti:

• HDMI kompatibilní s HDMI 1.3b
• propojení po IP síti (Ethernet, UDP multicast)
• dosah dán existencí LAN sítě, např. pomocí Ethernet převodníků a rozbočovačů lze expandovat neomezeně
• HDMI signál je kompresován na úroveň do 100 Mbit/s, nejde o bezeztrátový přenos
• indikátor LED aktivity/napájení

Rozhraní: 1× HDMI vstup, 1× HDMI výstup, 1× LAN RJ-45 10/100Base-TX

Napájení: 5 V DC, zdroj součástí

Příklad zapojení s více přijímači
